外控測溫儀使用說明
一、 系統組成：
圖(1) 外控測溫儀系統
1.外控版測溫儀?？刂萍す馄鞒龉鈪?shù);
2.激光器。本文檔中所使用到的激光器為長光華芯100w激光器，及銳科100W激光;
3.上位機控制端。設置參數并下發到外控測溫儀。
二、 整體架構圖：
三、 接口定義：
a) 外控版測溫儀接口端：
圖(2) 測溫儀對外接口
1) DB25接口，測溫儀對外控制接口;
2) 測溫儀探頭電纜連接線;
3) 外控版測溫儀供電口;
4) 通信接口。
b) DB25接口定義：
DB25為測溫板輸出控制接口，連接激光器的開關光信號及模擬量信號，控制激光器的出光功率，接口定義如下：
| 管腳序號 | 信號方向 | 管腳定義 |
| Pin1 | 輸出 | 出光功率模擬量輸出(+)(0-10V電壓) |
| Pin2 | 輸出 | 出光功率模擬量輸出(-)，信號地。 |
| Pin3 | 輸出 | 出光控制信號輸出(+)(高電平5V，低電平0V) |
| Pin4 | 輸出 | 出光控制信號輸出(-)，信號地。 |
| Pin5 | 輸出 | LD使能信號，一直高電平5V |
| Pin6 | 輸入 | 外部觸發信號(-) (出光輸入信號) |
| Pin7 | 輸入 | 外部觸發信號(+)，24V有效 (出光輸入信號) |
| Pin8 | 紅光 | |
| Pin9 | 5V_GND | |
| Pin10 | DO0出光應答(光耦輸出)：外部輸入5V到Pin10，沒有出光時Pin9會一直有5V輸出，出光時0V。 |
建議： 激光器的紅光控制及LD使能信號控制，直接用戶端自行設計電路控制，不經過外控測溫系統控制器控制。
因為長光激光器不能上電前就使能打開，而外控測溫系統控制器上電LD使能信號即打開，所以需要用戶主動設置開關控制： 測溫儀與激光器之間的LD使能信號需要中間接開關控制(通斷方式)。
1) 測溫儀探頭連接線，與測溫探頭相連。
2) 電源供電：
測溫儀供電電壓為5V，內接于控制盒內J5端子，如圖(3)。電源線已接出，紅(+)，黑(-)。
注意： 給測溫儀供電電源必須是直流電源或者低紋波開關電源，低性能開關電源會對測溫儀產生干擾影響。
圖(3) 測溫儀內供電接口
3) 串口通信接口：
注意： 采用USB轉串口線或者9針直連線，要注意抗干擾屏蔽，最好線上加磁環。
| 管腳號 | 定義 |
| 2 | TX |
| 3 | RX |
| 5 | GND |
| 其他 | NC |
注：外控版測溫儀使用時，需遠離干擾源(如：開關電源等)，以免出現誤觸發出光。信號線需使用屏蔽線，信號線需使用直連線或usb轉串口線。
c) 激光器端控制接口：
1) 長光華芯100W激光器，激光器型號EB-DDLM 100A
圖(4) 激光器端控制接口
DB15控制接口定義()：
| 管腳序號(DB15公頭) | 管腳定義 |
| Pin1、Pin2、Pin5 | 3個管腳短接，激光器選擇外控模式 |
| Pin10 | 出光功率模擬量輸入(+)(0-10V電壓) |
| Pin11 | 出光功率模擬量輸入(-)，信號地。 |
| Pin12 | 出光控制信號輸入(+)(0V有效) |
| Pin13 | 出光控制信號輸入(-)，信號地。 |
| Pin7 | LD使能信號，一直高電平5V |
注：測溫儀與激光器之間的LD使能信號需要中間接開關控制。
注：激光器使用需根據實際激光器說明書選擇連接。
2) 銳科100W激光器，激光器型號：RFL-DDL
DB25控制接口定義：
| 管腳序號(激光器DB25公頭) | 管腳定義 | 管腳序號(測溫儀DB25公頭) |
| Pin1、Pin14 | 連鎖信號 | |
| Pin2、Pin3、Pin7 | 3個管腳短接，激光器選擇外控模式，出光使能 | |
| Pin4 | 出光功率模擬量輸入(+)(0-10V電壓) | Pin1 |
| Pin16 | 出光功率模擬量輸入(-)，信號地。 | Pin2 |
| Pin15 | 出光控制信號輸入(+)(高電平5V，低電平0V) | Pin3 |
| Pin17 | 外控紅光使能 | Pin8 |
注：激光器使用需根據實際控制為準。
四、 使用方法：
1.測溫儀和激光器上電;
2.LD使能上電;
3.如果需功率模式出光，激光器前面板選擇“外部連接”即可，如圖(5);
圖(5) 功率模式

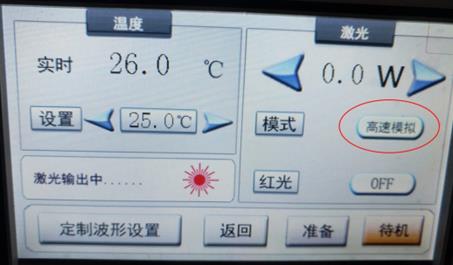

4.如果需溫度模式出光，激光器前面板選擇“高速模擬”即可，如圖(6);
圖(6) 溫度模式
5.通過串口下發指令，即功率參數;下發參數指令參考《溫度外控系統軟件使用說明》文檔;
6.點擊出光指令，激光器即可出光。
